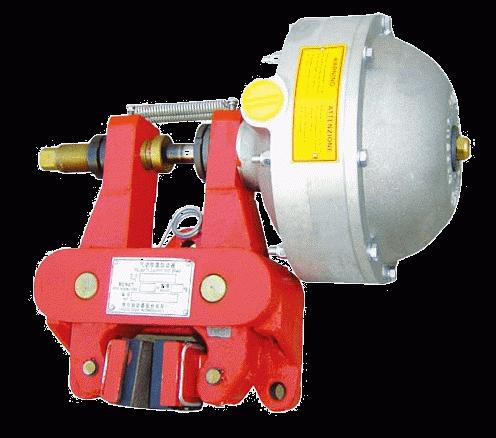

FG12.7-B
发布时间：2015/3/27
制动器用于起重、冶金、电力、矿山、港口、码头、性能安全可靠，制动平稳，动作频率高、寿命长，在使用过程中无需润滑.靠制动块压紧在制动轮上实现制动的制动器。单个制动块对制动轮轴压力大而不匀，故通常多用一对制动块，使制动轮轴上所受制动块的压力抵消。
| 概述 | 规格 |
二、设计特点
外壳为铸造铝合金、重量轻，外形美观；
电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；
电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;
电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；
油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；
Ed系列全部密封件和轴承采用世界名牌产品，密封可靠，寿命长；
Ed系列紧固件为不锈钢材质，美观耐用。
三、安装方式的选择
垂直安装：活塞杆连接块朝上；
水平安装和中间任意位置：主参数标牌朝上；
所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；
无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。
四、附加装置
根据用户需要可安装各种附加装置满足不同工作需要；
上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的最大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；
缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。
加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择；
行程开关：根据用户要求，推动器可以装机械式行程开关。
用途
ED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。
正常工作条件
电动机1/2三相交流异步式电动机，符合（G了755-87）规定，绝缘等级：F级
使用条件
连续工作S1连续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz |
